RailCom - treinrichtingdetectie
Treinrichtingdetectie
De status van een sein kan worden gebruikt om de rijrichting van een passerende trein op een bepaald traject te bepalen.

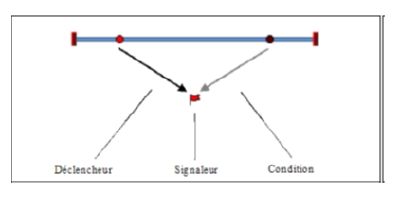

- Fig.: Afbeelding_250 Detectiegevoeligheid
Op dit traject moet een actie worden geactiveerd wanneer een trein van links naar rechts rijdt. Als een trein van rechts naar links rijdt, moet er niets gebeuren. Om dit te bereiken, hebben we een detectiemechanisme nodig dat alleen wordt geactiveerd bij treinen die van links naar rechts rijden.
Om dit mechanisme te realiseren, worden twee detectoren op het spoor geplaatst. De afstand tussen deze detectoren moet kleiner zijn dan de lengte van de kortste trein die op dit traject kan rijden. De volgende stappen moeten worden uitgevoerd:
- Maak een bedieningspaneel en teken het bovenstaande spoorplan.
- Plaats twee detectoren (zie paragraaf 4, "detectoren") in het spoorplan en geef hun digitale adressen op.
- Maak een sein.
- Zet in de seintrigger het linkercontact op "actief".
- Zet in de seinvoorwaarde het rechtercontact op "inactief".
- Fig: Treinrichtingdetectie
Als het linkercontact wordt geactiveerd door een trein die van links nadert, meldt de trigger dit aan de treindienstleider. Vervolgens wordt de voorwaarde gecontroleerd en vastgesteld dat het rechtercontact inactief is. Aan de voorwaarde is dus voldaan en de treindienstleider wordt geactiveerd.
Wird der rechte Kontakt durch einen von rechts herannahenden Zug betätigt, geschieht zunächst nichts, da dieser Kontakt nicht Teil des Auslösers ist. Betätigt der Zug kurz darauf den linken Kontakt, wird dies vom Auslöser an den Fahrdienstleiter weitergeleitet. Die Bedingung wird daraufhin geprüft und festgestellt, dass der rechte Kontakt noch aktiv ist. Daher ist die Bedingung nicht anwendbar, und der Fahrdienstleiter wird nicht aktiviert.
Wenn dem Signalmann Aufgaben zugewiesen werden, werden diese entsprechend der Fahrtrichtung der Züge ausgeführt.
