Lees de actuele temperatuur af.

Verwendung

Temperatuur, spanning en stroomsterkte aflezen

Monitoring op de werkplek

Ik wil de stroomsterkte, spanning en temperatuur in de fabriek in de gaten houden.

Kunnen deze waarden rechtstreeks vanuit TC worden opgevraagd?

Boosterstation

Silvio Richter beschrijft in het Forum:

De voorwaarde is een boosterstation en een aan dat station toegewezen blok in de FDL.

Een knop die aan dit blok is toegewezen, wordt gebruikt als een bewerking om waarden toe te kennen aan een numerieke variabele (context booster).

De stroomsterkte wordt weergegeven in mA, de temperatuur en spanning als een driecijferig getal.

Het resultaat zou er dan als volgt uit kunnen zien:

fig: Booster-Strom

Deel de variabele door 10

De temperatuurwaarde van drie cijfers moet door 10 worden gedeeld voor weergave.

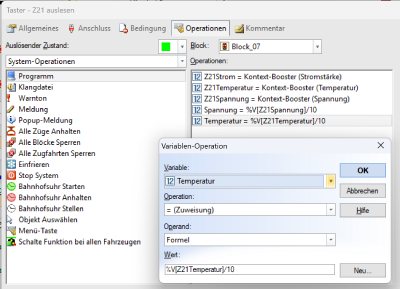

fig: Temperatuur gedeeld door 10

Ik laat een seinwachter elke 3 seconden op de knop drukken. Op die manier heb ik altijd realtime inzicht in het stroomverbruik en de temperatuur van de regeleenheid, en kan ik ook limieten instellen en verdere acties in gang zetten.
