Detector in de rijweg
TrainController versie 5 tot 7
In de versies TrainController 5.8 tot 7.0 was het niet mogelijk om een detector aan een wissel toe te wijzen.
TrainController vanaf versie 8
Kleuren van actieve rijwegen
Over het nut om aan een wissel of rijweg een detector toe te wijzen staat op eerste pagina van het artikel Farbe-Weichenstraße een gedetailleerde verklaring van de heer Freiwald.
Onder menu Beeld, commando Seinhuis->Instellingen of Treindienstleider->Instellingen heb je de mogelijkheid om de kleuren van actieve rijwegen voor het betreffende venster in te stellen. De volgende varianten zijn beschikbaar:
- Rijweg (standaard): Om actieve rijwegen te highlighten wordt de kleur gebruikt, die is ingevoerd in de eigenschappen van de betreffende rijweg.
- Trein: Als de rijweg is aangevraagd voor een trein, wordt deze gehighlight in de kleur die is ingevoerd in de eigenschappen van de trein.
- Kleur: Je hebt ook de optie om een vaste kleur op te geven voor de verlichting van alle rijwegen in dit venster.
Detectoren intekenen
We brengen de vereiste nu in de praktijk.
- De detector wordt eerst direct naast de betreffende wissel of in een apart seinhuis voor detectoren getrokken en aangesloten op het bijbehorende digitale systeem.
- Fig: Eigenschappenvenster
- In het specifieke voorbeeld hebben we in het gedeelte "Algemeen" de naam KM WStr Hauptstrecke West - SBH 2 und SBH 3 toegewezen aan deze rijweg
We openen nu in de bewerkingsmodus
- in de Window sectie de treindienstleider
- Fig: Detector in de treindienstleider
- Ik heb ook de contactindicator naderhand toegevoegd voor betere identificatie.
- Om de rijweg te openen, klik je op de rijweg vlak voor de aftakkende wissel
- de rijweg krijgt nu een andere kleur (oranje)
- klik met de rechtermuisknop op de oranje lijn om het eigenschappenvenster te openen

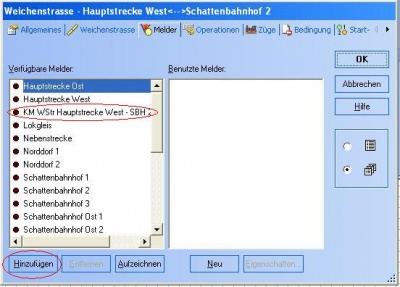

- Fig: Eigenschappen van de rijweg
- We voegen nu de beschikbare detector toe in het tabblad Gebruikte detectoren met de knop Toevoegen.
In het tabblad Algemeen kunnen de verschillende kleuren Highlight van de rijwg worden gedefinieerd.
Het is echter noodzakelijk dat de betreffende treinrit is geselecteerd. In de eigenschappen van de rijweg kunnen natuurlijk ook specifieke treinen worden toegewezen volgens de geselecteerde treinrit (tabblad Treinen).
De sectie wordt echter gehighlight in de eigenschappen van de detector onder Algemeen.
- Na het klikken op
op de knop "Opnemen" drukt, verandert de muis in een filmcamera. Hiermee selecteert u elk gewenst element. Klik vervolgens op het groene vinkje in het onderstaande venster.
Detectors direct invoeren in wissels in plaats van in rijwegen
Een detector in een rijweg wordt rechtstreeks in de wissel ingevoerd.
TC weet dan zelf welke detectoren relevant zijn voor een rijweg als ze al zijn ingevoerd voor de betreffende wissels!
De heer Freiwald noemde een zeer belangrijk criterium in dit artikel.
- Als je een bezetmelding wilt realiseren in wisselgebieden, heeft dit alleen zin als je hiervoor aparte detectoren gebruikt.
- Dus geen detectoren die al zijn gebruikt in blokken.
- De bezettingssignalering voor wisselgebieden wordt uitgevoerd via aparte detectoren die los staan van de blokken of helemaal niet. Het toewijzen van detectoren aan wissels of rijwegen die al worden gebruikt in naburige blokken levert geen enkel voordeel op voor TrainController, maar hooguit nadelen.
